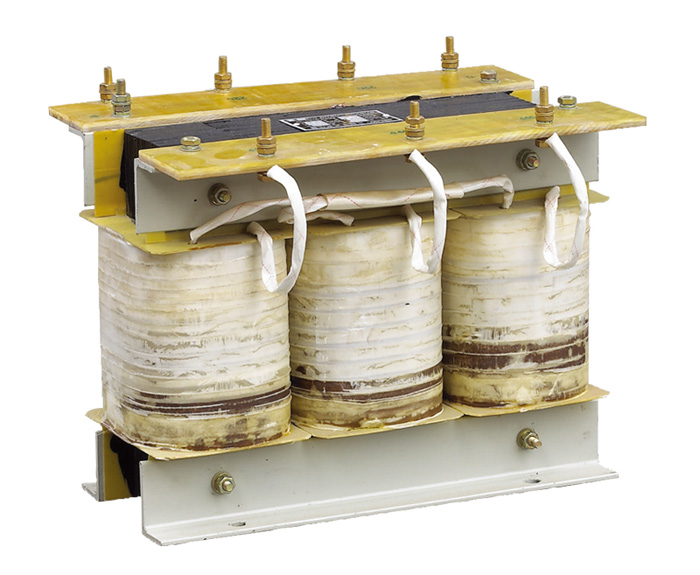

SBK、SG三相干式變壓器
|
|
產品型號
|
|
產品名稱
|
|
額定容量
|
額定電壓（輸入/輸出）
|
接線方式
|
|
SBK、SG
|
|
□
|
□
|
□
|
|
|
|
↓
|
↓
|
↓
|
|
|
|
P3：0.3KVA
P5：0.5KVA
1P5：1.5KVA
2P5：2.5KVA
1：1KVA …
500：500KVA
|
D01：380V/220V
DZ1：定制
DZ2：帶鐵殼
DZ3：帶隔離
|
DY：△/Y
DD：△/△
YD：Y/△
缺省表示Y/Y
|
|
注：訂貨編碼中的“P”表示小數點
|
|
適用范圍
|
|
主要適用于交流50Hz～60Hz，輸入電壓不超過1000V的電路中，作為各類機床、機械設備等一般電器的控制電源、
局部照明及指示燈電源，也可作為小型動力電源整流設備、充電、電鍍用。在額定負載下適用于連續工作。
|
|
結構特征
|
|
■三相干式變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環境等優點。防護式采用鋼板加工
成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路，必要時可按用戶要求增加電壓表、電流表溫控儀、
轉向輪等，以便監測和移動。
|
|
■按產品的用途分為控制變壓器和照明變壓器，控制變壓器屬于固定式變壓器照明變壓器除機床用的照明變壓器外，屬于
可移動式變壓器。
|
|
■鐵芯采用冷軋硅鋼片，鐵軛兩側以型鋼或鋼板作夾件，通過螺桿加以緊固
|
|
主要技術參數
|
|
型號規格
|
額定容量（KVA）
|
額定電壓（V）
|
連接方式
|
|
輸入
|
輸出
|
|
SBKP3
|
0.3
|
660
400
380
220
|
380
220
110
36
|
YY（Y/Y）
DY（△/Y）
DD（△/△）
YD（Y/△）
|
|
SBKP5
|
0.5
|
|
SBK1
|
1
|
|
SBK1P5
|
1.5
|
|
SBK2
|
2
|
|
SBK2P5
|
2.5
|
|
SBK3
|
3
|
|
SBK4
|
4
|
|
SBK5
|
5
|
|
SBK10
|
10
|
|
SBK15
|
15
|
|
SBK20
|
20
|
|
SBK30
|
30
|
|
SBK40
|
40
|
|
SBK50
|
50
|
|
SBK60
|
60
|
|
SBK80
|
80
|
|
SBK100
|
100
|
|
SBK125
|
125
|
|
SBK160
|
160
|
|
SBK200
|
200
|
|
SBK250
|
250
|
|
注：表中所列的額定輸入、輸出電壓（線電壓）及接線方式，根據需要可任意組合。
|
|
SBK、SG三相干式變壓器
|
|
額定容量（KVA）
|
外形尺寸
|
安裝尺寸
|
|
開啟式
|
防護式
|
開啟式
|
防護式
|
|
A
|
B
|
H
|
A
|
B
|
H
|
a
|
b
|
a
|
b
|
|
0.3
|
162
|
90
|
140
|
260
|
180
|
160
|
125
|
77
|
-
|
-
|
|
0.5
|
228
|
100
|
200
|
260
|
200
|
160
|
125
|
82
|
-
|
-
|
|
1
|
228
|
120
|
200
|
315
|
250
|
260
|
120
|
90
|
-
|
-
|
|
1.5
|
255
|
150
|
220
|
355
|
290
|
280
|
150
|
115
|
-
|
-
|
|
2
|
255
|
150
|
220
|
355
|
290
|
280
|
150
|
115
|
-
|
-
|
|
2.5
|
255
|
150
|
220
|
370
|
290
|
300
|
150
|
115
|
-
|
-
|
|
3
|
300
|
190
|
270
|
370
|
290
|
300
|
150
|
115
|
-
|
-
|
|
4
|
300
|
190
|
270
|
510
|
400
|
550
|
200
|
140
|
420
|
220
|
|
5
|
360
|
280
|
320
|
510
|
400
|
550
|
200
|
140
|
420
|
220
|
|
10
|
420
|
310
|
350
|
560
|
430
|
600
|
270
|
155
|
470
|
230
|
|
15
|
420
|
330
|
350
|
600
|
440
|
620
|
270
|
170
|
500
|
240
|
|
20
|
480
|
310
|
410
|
650
|
440
|
650
|
320
|
170
|
580
|
240
|
|
30
|
540
|
320
|
460
|
870
|
500
|
780
|
400
|
170
|
770
|
300
|
|
40
|
600
|
350
|
500
|
960
|
550
|
810
|
480
|
185
|
870
|
350
|
|
50
|
600
|
390
|
500
|
960
|
550
|
810
|
480
|
200
|
870
|
350
|
|
60
|
600
|
390
|
500
|
1000
|
550
|
810
|
-
|
-
|
900
|
350
|
|
80
|
720
|
450
|
650
|
1000
|
550
|
810
|
-
|
-
|
900
|
350
|
|
100
|
720
|
450
|
650
|
1050
|
550
|
810
|
-
|
-
|
960
|
350
|
|
125
|
860
|
500
|
700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
160
|
950
|
600
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
200
|
1000
|
680
|
850
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
250
|
1050
|
700
|
850
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
注：
|
|
1、表中所列尺寸僅供參考，輸出電流大于300A的產品為特殊定做品，產品尺寸會相應改變。
|
|
2、表中所列產品及300KVA以上的產品尺寸，可根據用戶要求協商確定。
|
|
工作條件及安裝條件
|
|
工作環境溫度
|
-5℃～＋40℃，日平均溫度≤35℃
|
|
相對濕度
|
最高溫度為40℃時，空氣的相對濕度不超過50％，在較低的溫度下可以允許有較高的相對濕度，
例如20℃時達90％，對由于溫度變化偶爾產生的凝露應采取特殊的措施
|
|
沖擊振動
|
無明顯搖動和沖擊振動的地方
|
|
安裝地點海拔
|
安裝地點的海拔不超過2000米
|
|
電源電壓
|
電源電壓波形近似于正弦波
|
|
防護
|
不受雨雪侵襲的場所
|
|
安裝周圍環境
|
介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
|
