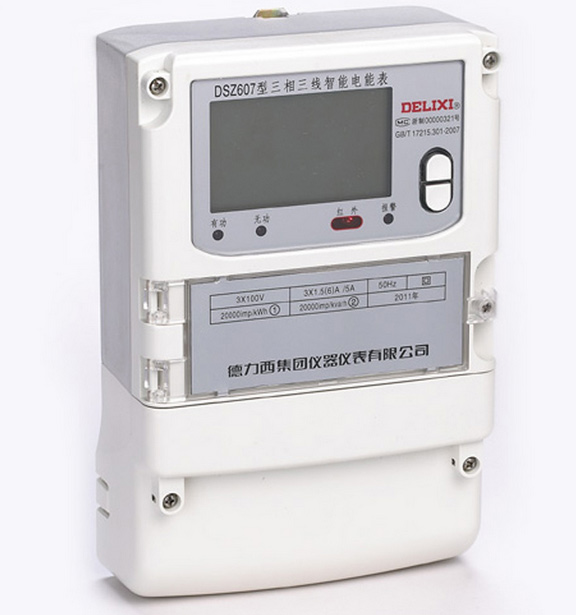

產品描述
|
■適用于商業、非工業、普通工業戶、大用電戶、發輸電關口的電能計量、計費，最大需量測量和記錄
|
|
■適用于遠方自動化抄表管理系統和配網變臺參數的自動化監測用表
|
|
■適用于國家堅強智能電網建設的自動化監測用表
|
|
證書
|
浙制00000321號
|
|
標準
|
GB/T 17215.301、 GB/T 17215.322、GB/T 17215.323
|
|
DL/T 645
|
|
功能簡介
|
■ 計量功能：能夠計量有功和無功總電能、四象限無功總電能、正反向有功各費率電能、正反向無功各費率電能、當前正反向有無功總及各費率最大需量及發生時間
|
|
■ 輸出功能：具有正、反向有功、無功、時鐘和多功能輸出功能
|
|
■ 事件記錄等功能：具有失壓、失流、電壓合格率、停來電、編程、需量清零、廣播校時、時區結束正向有功電能凍結、每月電量記錄等功能
|
|
■ 可記錄當前三相電壓；三相電流、瞬時有功功率及相位、瞬時無功功率及相位、功率因數、視在功率、頻率
|
|
■ 可記錄當前電表的運行狀態，包括：電表類型、電表運行狀態字1~7、電池電壓、當前所處的時區/日時段表號/時段/費率、波特率特征字、公共假日及時區狀態字等
|
|
■ 具有瞬時參數測量功能
|
|
■ 具有光報警功能
|
|
■ 具有負荷代表日功能
|
|
■ 內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時精確；
|
|
■ 能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、手動及紅外停電喚醒等功能；
|
|
■ 時區結束正向有功電能凍結功能
|
|
■ 電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力范圍；
|
|
■ 三相電源供電（即線路供電方式），三相三線中的任一相或三相四線中的任兩相斷電時，電能表仍能正常工作；
|
|
■ 在失去交流電源的情況下，電能表能夠保持數據和維持時鐘芯片工作；
|
|
■ 低電源功耗；
|
|
■ 電能表電源采用線路和輔助電源(AC/DC自適應) 兩種供電方式，兩種供電方式相互獨立，互不影響；并可不間斷自動轉換，且輔助電源供電方式優先。
|
|
■ 獨立的雙 485 通訊接口
|
|
■ 密封式設計，PVC防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。
|
|
主要技術參數
|
電流規格 A
|
3×0.3（1.2）、3×1.5（6）
|
|
參比電壓 V
|
3×57.7/100、3×220/380
|
|
準確度等級 級
|
有功 0.5S
|
|
無功 2
|
|
電壓線路功耗
|
≤ 2W和5VA
|
|
電流線路功耗
|
＜1VA
|
|
數據備份電池電壓
|
3.6VDC
|
|
停電抄表電池電壓
|
6.0VDC
|
|
時鐘準確度(日誤差)
|
≤ 0.5S（23℃）
|
|
費率數
|
4
|
|
時段數
|
12
|
|
電池容量
|
≥ 1000mAh
|
|
停電后數據保存時間
|
≥ 10年(用新電池)
|
|
計度范圍
|
-799999.99～799999.99 kWh , -799999.99～799999.99 kvarh
|
|
顯 示
|
液晶
|
|
通訊波特率
|
RS485①口：1200bps～9600bps、RS485②口：1200bps～9600bps
|
|
紅外接口：1200bps
|
|
通訊規約
|
《DL/T645-2007多功能電能表通信規約》或地方規約
|
|
項目需求
|
如需要其他功能，用戶可在訂貨時提出具體要求
|
