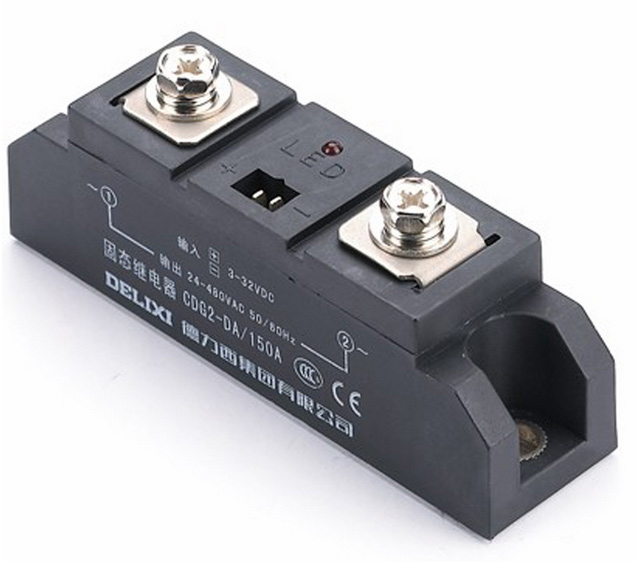

工業級單相固態繼電器CDG2
|
|
標準與認證
|
|
國家標準: GB14048.5
|
|
認證證書： CCC
|
|
技術參數
|
|
控制方式：直流控交流（CDG2-DA）
|
|
輸出電流： 60A、80A、100A、120A、150A、200A、250A、300A、350A、400A
|
|
輸入控制電壓： 3-32VDC
|
|
負載電壓： 24-480VAC
|
|
輸入控制電流： ＜30mA
|
|
斷態漏電流： ≤10mA
|
|
通態降壓： ≤2VAC
|
|
通斷時間： ≤10ms
|
|
介質耐壓： 2500VAC
|
|
工作電流安全系數： 阻性負載：60% 感性負載：30%
|
|
電壽命： ≥100萬次
|
|
|
|
產品特點
|
|
由外殼、電子線路板、阻燃工程塑料外殼、金屬散熱底板、可控硅組成。
|
|
采用專用光電耦合器隔離，具有工作穩定可靠、開關速度快、工作頻率高、使用壽命長、
|
|
噪聲低、功耗低、外形美觀、安裝使用方便等優點。
|
|
工作條件
|
|
環境溫度： -30℃-70℃
|
|
電源電壓范圍： 85%～110%
|
|
海拔： ≤2000米
|
|
安裝類別： II
|
|
安裝條件
|
|
使用負載電流高于10A時，必須使用散熱器，并且必須在固態繼電器散熱低板與散熱器安裝面之間涂上導熱硅脂，60A以上加風扇強冷。
|
